마이크로 프로세서 강의정리2-1(논리 게이트)

<Logic gates>

-Binary logic

value : { 0.1}

basic operation : AND , OR , NOT

-Truth table

A B F

F T F

F T F

T F F

T T T

False -> 0 True ->1

And operation

A B F

0 0 0

0 1 0

1 0 0

1 1 1



or  operations

ABF

000

011

101

111



not operations

AF

01

10

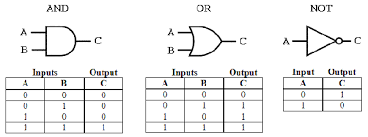

-Logic gate

electronic circuits that implement logic operations



https://www.quora.com/

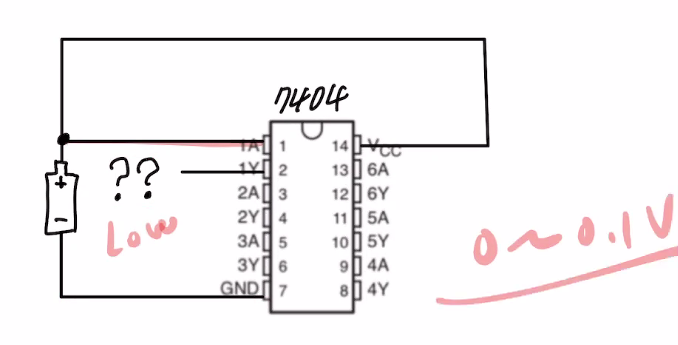

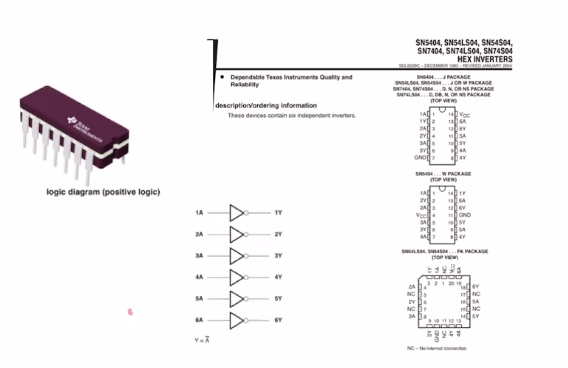

7404 HEX INVERTERS ( 인버터가 6개)

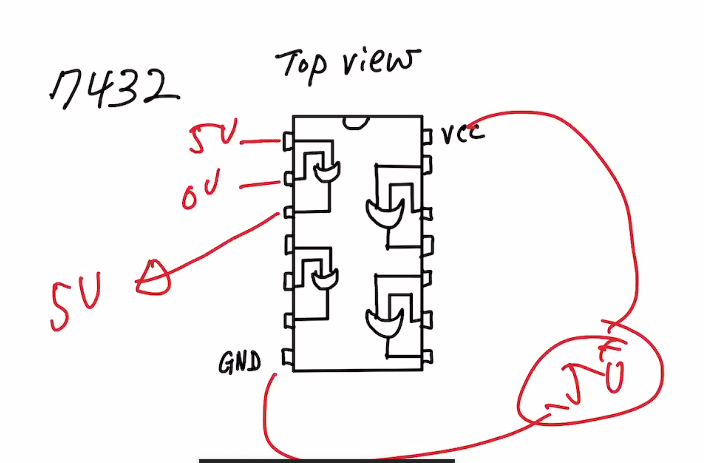

게이트 출력 단에 Vcc 연결하는 것 = GND - Vcc 연결  => short 발생

출처 https://in.pinterest.com/pin/622411610995380722/

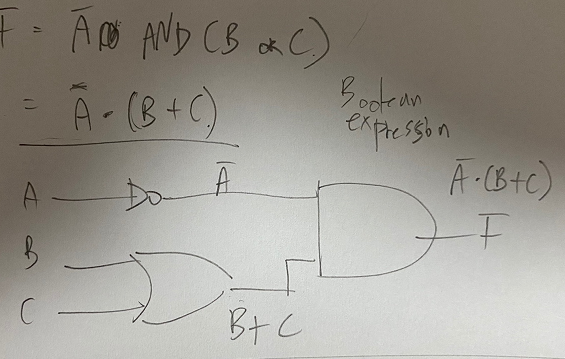

-Logic Diagram
